Nagy üregű, nagy sebességű sapkaformák: kompressziós fröccsöntés és fröccsöntés

Bevezetés
A palackkupakok a világ legnagyobb volumenű műanyagtermékei közé tartoznak. Egyetlen ital vagy víz márka több millió kupakot fogyaszthat naponta. Ennek az igénynek a kielégítésére az öntőforma és a feldolgozási technológiák olyan fejlődésen mentek keresztül, amelyek 4 másodperc alatti ciklusokban gyártják a kupakokat, öntőformánként 48, 64 vagy akár 96 üreggel. Két domináns technológia versenyez ezen a téren: a préselés és a fröccsöntés. Mindegyiknek megvannak a maga erősségei, és ezek megértése létfontosságú minden öntőformagyártó vagy a záróipart kiszolgáló fröccsöntő számára.
A nagy kavitációs csomagolóformák terén több évtizedes tapasztalattal rendelkező formatechnikusként végigvezetem Önt mindkét módszer technikai árnyalatain, majd a nagysebességű, nagyüregű kupakgyártást lehetővé tevő fröccsöntési technológiákra összpontosítok – a forrócsatornás szelepek vezérlésére, a nagy sebességű kilökésre és a hűtés optimalizálására –, végül egy valós 48-as vagy kb.
1. Kompressziós fröccsöntés a kupakokhoz
Kompressziós formázási eljárás:

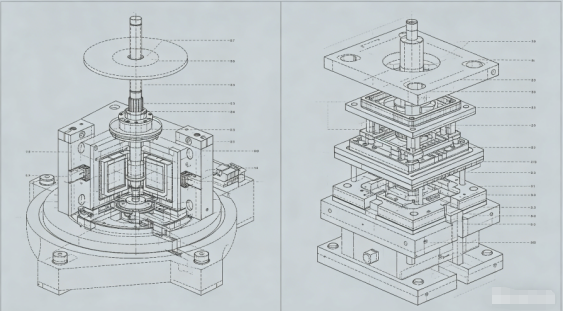

Egy előre lemért olvadt műanyag edényt (általában PP-t vagy HDPE-t) egy nyitott formaüregbe ejtenek. A forma bezárul, az anyagot a kupak formájába tömöríti. Rövid hűtési idő után a kupak kilökődik. Ez a folyamat folyamatos és forgó: egy körhinta több öntőformája egymás után nyílik és záródik.
Fröccsöntés folyamata:
Az olvadt műanyagot nagy nyomással fecskendezik be egy zárt formaüregbe thrakár egy melegcsatornás rendszer. Csomagolás és hűtés után a forma kinyílik, és a kupakok kilökődnek. A forma 32, 48, 64 vagy több üreget tartalmazhat.

Funkció	Kompressziós fröccsöntés	Fröccsöntés
Ciklusidő	2-4 másodperc (nagyon gyors)	4-8 másodperc (a kavitációtól függően)
Kavitáció	Korlátlan (forgó)	A gépbilincs tonnatartalma és a nyomólap mérete korlátozza
A sapka kialakításának rugalmassága	Korlátozott (szimmetrikus, egyszerű formák)	Magas (alávágások, élő zsanérok, betétek)
A súly konzisztenciája	Kiváló (±0,3%)	Jó (±1%) szelepes kapuvezérléssel
Kezdeti szerszámberuházás	Nagyon magas (forgóprés)	Alacsonyabb a mérsékelt kavitációhoz
Anyagi hulladék	Minimális (nincs futó)	Hot runnerrel nulla lehet
A legjobb alkalmazás	Egyszerű, nagy térfogatú víz/CSD kupak	Összetett kupak béléssel, hamisítást gátló szalagokkal

Ítélet:Az ultranagy térfogatú, nagyon egyszerű sapkák (pl. 28 mm-es vízsapkák) esetében a préselés a domináns. De a legtöbb precíziót, hamisítás-ellenőrző gyűrűket, bélés integrációt vagy összetett geometriát igénylő kupak esetében a nagy kavitációs formákkal végzett fröccsöntés a preferált választás.

2. Hot Runner Valve Gate Control kupakformákban

A nagy kavitációs kupakkal rendelkező fröccsöntő öntőformákban a forró csatorna a szív. A hagyományos nyitott kapuk nyomot hagynak a kapuban, amely megkarcolódhat vagy szivároghat. A szelepajtók elengedhetetlenek a legtöbb italkupakhoz.

A szelepkapuk működése:

Egy pneumatikusan vagy hidraulikusan működtetett csap előremozdul, hogy bezárja a kaput az üreg feltöltése és becsomagolása után. Ez tisztán levágja az olvadékot, minimális tanúnyomot hagyva.

Főbb követelmények a nagy kavitációs sapkával rendelkező formákkal szemben:

• Szekvenciális szelepes kapuzás:A 48 vagy több üreges formáknál az összes kapu egyidejű nyitása kiegyensúlyozatlan töltést hoz létre az elosztó nyomáseloszlása ​​miatt. A szekvenciális nyitás (zónák szerint) kiegyenlíti az áramlást és csökkenti a nyomáscsúcsokat.
• Pin hegy kialakítása:A szelepcsap hegyének geometriája (lapos, kúpos vagy gömb alakú) befolyásolja a kapu jelölésének méretét és a tömítés megbízhatóságát. A szénsavas üdítőitalok (CSD) kupakjainál, amelyeknek nyomást kell tartaniuk, a tökéletesen tömített kapu kritikus.
• Kopásállóság:A szelepcsapok és a perselyek ciklusok millióit élik meg. Kopásálló anyagokból (pl. volfrámkarbid bevonatú rozsdamentes acélból) kell készülniük, és pontos hézaggal kell rendelkezniük (0,01–0,02 mm).
• Thőmérséklet szabályozás:Minden fúvókának független hőelemnek és fűtőelemnek kell lennie, hogy megakadályozza a fagyást vagy az olvadék lebomlását.

Tipp: A belső béléssel ellátott kupakoknál (pl. a lésapkák oxigénzáró burkolata) gyakran a szelepzárakat helyezik el a kupak üregében (alkapu), hogy elrejtse a maradványt.

Egy 4 másodperces ciklusban a kilökődésnek rendkívül gyorsnak és abszolút megbízhatónak kell lennie. A kupakformákban két fő módszert alkalmaznak:

Mechanikus kilökődés (lehúzólemez):

A magot egy rugós csupaszító lemez veszi körül. Amint az öntőforma kinyílik, a csupaszító lemez a maghoz képest előre tolódik, lehúzva a kupakot. Ez egyszerű és robusztus, de a visszatérő löket a másodperc töredékét növeli.

Pneumatikus kilökődés (levegőfúvás):

A sűrített levegő (3-6 bar) a magon keresztül áramlik, lefújva a kupakot. Ez rendkívül gyors és kíméletes, de tökéletes magtömítést igényel, és zajos is lehet.

Tipikus gyakorlat nagy kavitációjú kupakformákhoz:

Kombinálja a lehúzólap rövid mozdulatát (2–3 mm), hogy leemelje a kupakot a magról, majd légfúvással távolítsa el. A lehúzólemez biztosítja, hogy a kupak egyenletesen letörjön a magról, miközben a levegő befejezi a kilökődést anélkül, hogy megérintené a kupak tömítőfelületét.

Kidobási időzítés:A kilökési löketnek az öntőforma teljes kinyitása után kell megtörténnie, hogy elkerülje a rögzített felével való ütközést. A fejlett formák bütykös vagy szervohajtású csupaszító lemezeket használnak a pontos időzítés érdekében.

4. Hűtésoptimalizálás kupakformákhoz

A hűtés a ciklusidő 60-80%-át igényli. A nagy kavitációjú sapkás öntőformákban a hatékony hűtés a kulcsa az 5 másodperc alatti ciklusok elérésének.

Maghűtés:A magcsap általában a legforróbb rész. A hagyományos egyenes hűtőcsatornák a magban nem hatékonyak.

A jobb módszerek közé tartozik:Buborékolók (forgó csőbetétek): A hűtőfolyadék egy kis csövön lefolyik a mag aljára, és a gyűrűn keresztül visszatér, hőt vonva ki.

Spirális hűtőbetétek:A magbetétbe spirális horony van bedolgozva, amely spirális áramlási utat hoz létre a maximális felületi érintkezés érdekében.

Konform hűtés (3D nyomtatott betétek): Összetett magok esetén az additív gyártású, konform csatornákkal rendelkező betétek 30-40%-kal csökkenthetik a hűtési időt.

Üreges hűtés:Az üreg fele is agresszív hűtést igényel. Használjon buborékolókat vagy egyenes csatornákat a lehető legközelebb az üreg felületéhez (1,5-2,5 mm távolság).

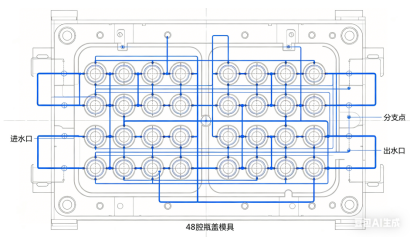

Hűtőfolyadék áramlás:Biztosítson turbulens áramlást (Reynolds-szám > 5000) minden csatornában. Számítsa ki a nyomásesést; egy 48 üreges öntőformához több hűtőkörre is szükség lehet párhuzamosan a nagy áramlási sebesség fenntartásához.

A hűtőkör szétválasztása:Magas sapkák (pl. sportsapkák) esetén a mag felső és alsó részének külön áramkörei megszüntethetik az oválisságot.

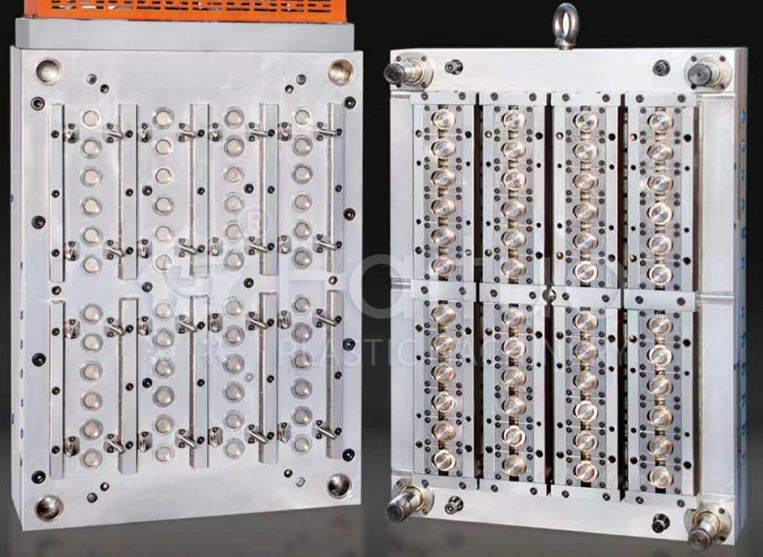

5. Esettanulmány: 48 üreges szénsavas üdítőital-sapkaforma

Kihívás:Egy nagy italgyártó cégnek szüksége volt öntőformára a 28 mm-es PCO 1881 CSD kupakokhoz (szénsavas üdítőitalokhoz). Célciklus: 4,2 másodperc. Éves mennyiség: 80 millió kupak. Anyaga: PP + 5% antisztatikus anyag.

Tervezési megközelítés:

• Kavitáció:48 üreg 6×8-as elrendezésben. Formalap: nagy szilárdságú acél (1.2738), tartóoszlopokkal minden üreg alatt, hogy megakadályozzák a lemez elhajlását.
• Hot runner:48 szelepes kapufúvóka, zóna-soros nyílás (3 zóna 16 üregből). Az elosztó áramlási csatornái 2%-os eltérésen belül vannak számítógépesen kiegyensúlyozva.
• Hűtés:A magcsapok spirális hűtőbetéteket (rézötvözet) használtak a gyors hőelvonás érdekében. Üreges oldali használt buborékolók. Minden üregnek saját független hűtőköre volt az egyenletesség biztosítása érdekében.
• Kidobás:Lehúzólemez 0,5 mm-es kezdeti lökettel + időzített légfúvás (4 bar). Az ejektor visszatérő rugók 5 millió ciklusra tervezték.
• Anyagok:Magcsapok: H13 nitridált 65 HRC felületi keménységig; Üreges betétek: S136 rozsdamentes a szénsavas gáz okozta korrózióállóság érdekében.

Eredmények a próba után:

• Elért ciklusidő:4,0 másodperc (jobb, mint a cél)
• A sapkák súlyának változása:±0,2%
• A kapu maradványa:kevesebb, mint 0,05 mm, nincs szivárgás a nyomáspróbában (a kupakok 4 bar CO₂-t tartottak)
• Hűtési idő:1,9 másodperc (a teljes ciklus 45%-a) A penész 5 millió kupakot gyártott az első tervezett megelőző karbantartás előtt

Tanulságok:A magokban lévő spirális hűtés és a szekvenciális szelepkapuzás kombinációja volt a kulcs. Az ügyfél később egy második, azonos formát rendelt, és mindkettő két gépen fut egymás mellett, percenként összesen 2500 kupakot termelve.

A nagy sebességgel működő, nagy kavitációs formák szigorú karbantartást igényelnek:

• Szelepcsap tisztítása:500 000 ciklusonként a szelepcsapokat és a perselyeket meg kell tisztítani a szénlerakódásoktól. Használjon puha sárgaréz kefét és oldószert.
• Hűtőcsatorna vízkőmentesítés:A vízkő felhalmozódása csökkenti a hűtési hatékonyságot. Hajtsa végre a kémiai vízkőmentesítést 1 millió ciklusonként.
• Kidobórendszer kenése:A csupaszítólemez-vezetőket és a levegőszelepeket rendszeres kenésre és tömítéscserére szorulnak.
• A melegcsatornás fűtés ellenőrzése:Mérje meg minden egyes fűtőelem ellenállását minden formahúzásnál.
• Megelőző menetrend:3 millió ciklus után cseréljen ki minden kopó alkatrészt (szelepcsapok, perselyek, rugók).

Következtetés

A nagy üregű, nagy sebességű kupakformák olyan mérnöki csodák, amelyek feszegetik a fröccsöntés határait. Az, hogy a tömörítést vagy az injekciót választja, a térfogattól, a kupak összetettségétől és a befektetési kapacitástól függ. A fröccsöntött kupakok sikere három pillérben rejlik:

• Szelepkapu melegcsatornáiszekvenciális vezérléssel és kopásálló anyagokkal.
• Nagy sebességű kilökődésa lehúzólemez és a légfúvás kombinálása.
• Optimalizált hűtésbuborékolókkal, spirálbetétekkel vagy konform kialakítással.

A 48 üreges CSD-sapkás szerszámtok azt mutatja, hogy megfelelő tervezés és precíziós gyártás mellett a fröccsöntés gyorsasággal vetekszik a présöntéssel, miközben sokkal nagyobb tervezési rugalmasságot kínál.

Öntőformagyártóként ezeknek a technológiáknak az elsajátítása ajtókat nyit a nagy volumenű záródási piac felé, amely iparágunk egyik legigényesebb, de legkifizetődőbb szegmense.
